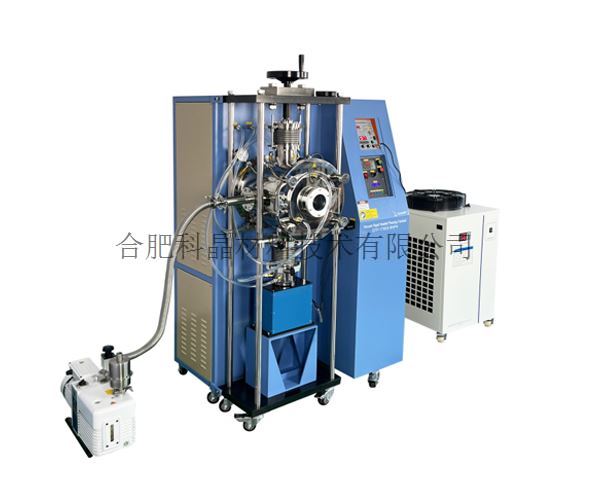

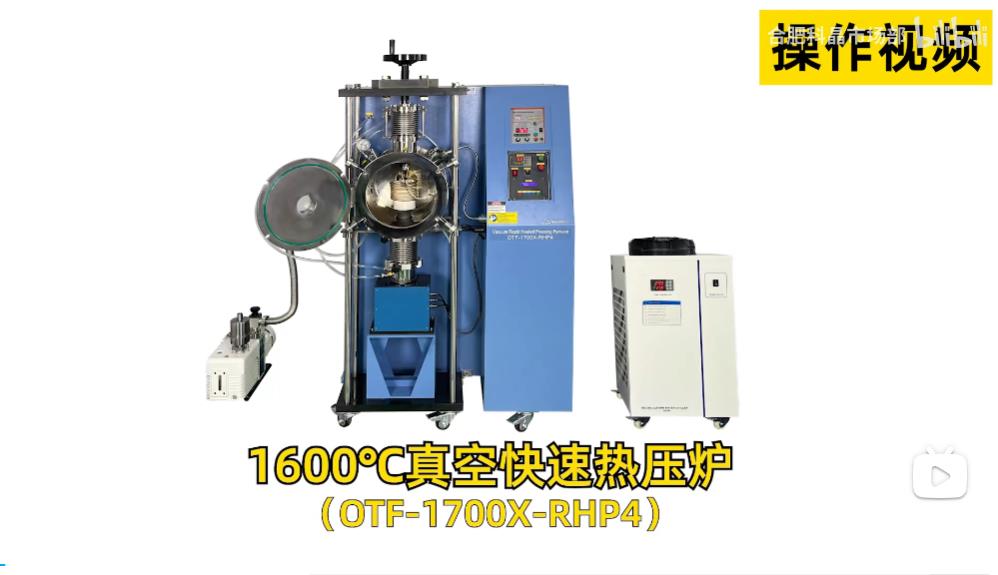

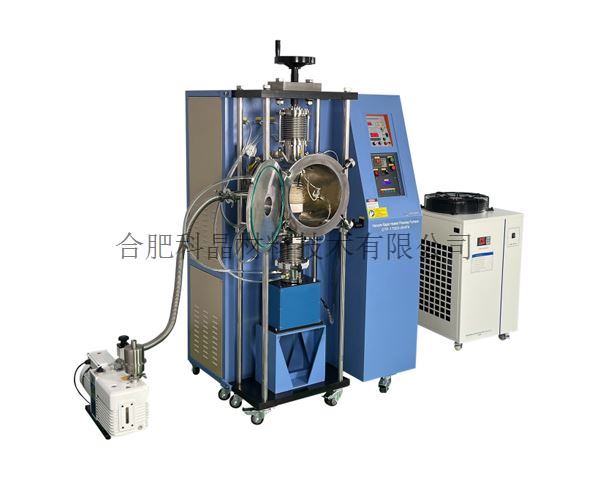

| 设备名称型号 | ·1600℃真空快速热压炉 OTF-1700X-RHP4 |
| 电源＆功率 | · 三相AC380V±5% 50/60Hz · 总功率：18KW |
| 感应加热电源 | · 输入电压：三相AC380V±5% 50/60Hz · 输入功率：15KW · 输出电流：7-70A · 震荡频率：30-80KHZ（不可调） · 冷却水要求：水压≥0.2Mpa 水流量≥6L/min · 线圈尺寸：外径φ126mm*内径φ110mm*高90mm |
| 温控系统 | · 配置一块数显控温仪表，带有PID功能，可实现50段程序控温 · 自带超温和断偶保护 · 控温精度：±5℃ · 热电偶：B型 · 最高工作温度：1600℃（≤30min） · 连续工作温度：600℃~1500℃。 · 最快升温速率：室温-1200℃（4℃/s） 1200℃-1300℃（2℃/s） 1300℃-1400℃（1.5℃/s） 1400℃-1500℃（1.2℃/s） 1500℃-1600℃（1℃/s） |

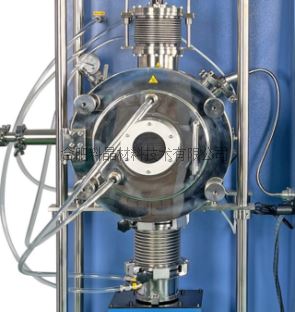

| 真空腔室 | · 腔室材质：不锈钢（双层结构，带有水冷夹层） · 极限真空度：9.0*10-4Pa（冷态下，分子泵抽6个小时） · 腔室内部尺寸：直径φ301mm*深357mm · 腔体上有两个φ6.35mm的双卡套接头，一个为进气口，一个为出气口，分别通过一个不锈钢针阀控制气体的通断 · 安装了一个安全泄压阀，当腔室内气压达到上限压力时，安全阀自动打开排气 · 安装了一个机械压力表用于观察腔室内气压，量程-0.1-0.15MPa · 腔体上部有一个KF50石英观察窗口，并配置了LED灯，可以透过窗口照亮腔体内部； · 腔体侧面有一个KF16接口，上面安装了热电偶真空电极，用于连接B型热电偶测温 · 腔体左侧有一个CF100法兰，当腔室需要抽高真空时，可将CF法兰拆掉，在CF接口连接一个电动插板阀，插板阀另一端与分子泵连接（插板阀为选配件）， 并配置了一个CF100转KF40的变径接头，便于客户进行连接。 · 腔体上部安装一套可伸缩的波纹管用来调节上顶杆位置； · 腔室下部的KF100接口连接了一个可伸缩波纹管，波纹管另一端的KF接口与压力控制系统连接。 · 腔体上部和侧面各预留了一个KF25接口，作为备用接口。
|
| 压力控制系统 | · 压机最大行程：35mm · 压力显示范围：1-5000kg · 压力控制范围：30-5000Kg · 保压时间：1-9999min · 设备有两种工作模式：手动加压和自动加压。自动加压模式下设备带有恒压功能，当压力值达到目标值后，在保压的过程中，设备持续补压使压力保持在设定值。 · 恒压精度：±3kg · 在手动模式下通过操作压机面板上的按钮，实现加泄压过程 |

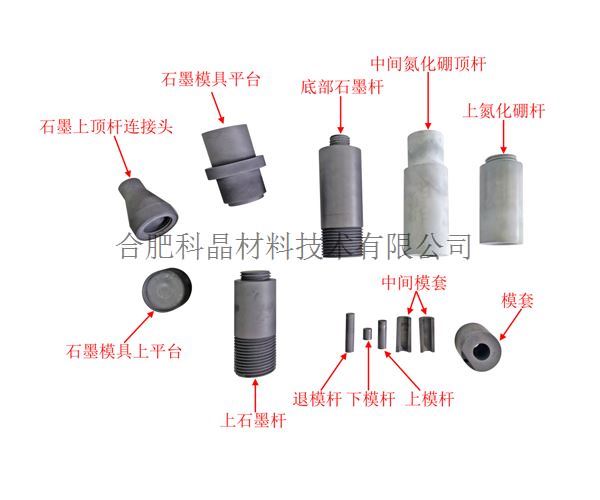

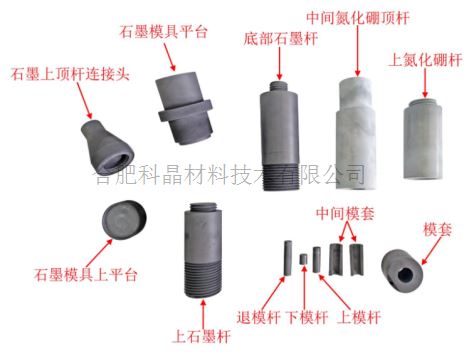

| 模具 | · 标配一套φ1/2英寸的高强石墨模具 · 模具所能承受的最大压力为900KG（对应模具压强70MPa） · 2个石墨支撑杆安装在不锈钢腔室的上下盖板处，一个石墨平台安装在下顶杆上 · 配有云母片，用于调节模具放置高度，同时也起到石墨支撑杆和法兰之间的绝热作用； · 模具外部安装有保温体
|
| 水冷设备（选配） | · 设备使用需配备一台水冷机，可在本公司选购水冷机KJ-6200，用于不锈钢真空腔体以及感应电源的冷却。 · 型号：KJ-6200 · 工作电压：AC220-240V 50/60HZ · 工作电流：2.3-15.9A · 压缩机功率：1.41KW/1.89HP · 制冷量：17401Btu/h 5.17KW 4441Kcal/h · 制冷剂：R-22/R-410a · 充注量：1100g · 温控精度：±0.5℃ · 水箱容量：22L · 水泵功率：0.37KW · 出入水口：4分内牙接口 · 最大量程：75L/min
|

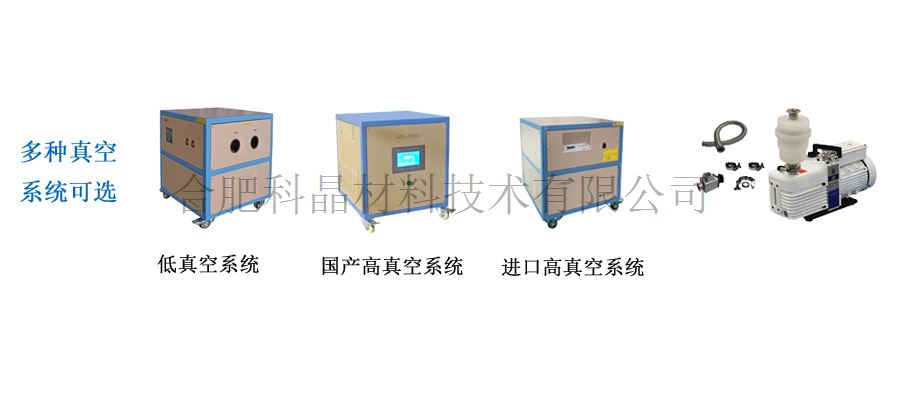

| 真空系统（选配） | · 型号：VRD-8 · 抽气速率：2.2 L/S · 电机功率：370 W · 极限压强：5×10-1Pa（不带负载） · 实际压强：≤5 Pa（冷态下机械泵抽30分钟） · 如果想要获得更高的真空度（10-5torr或更高）可选购国产或进口高真空机组；
|

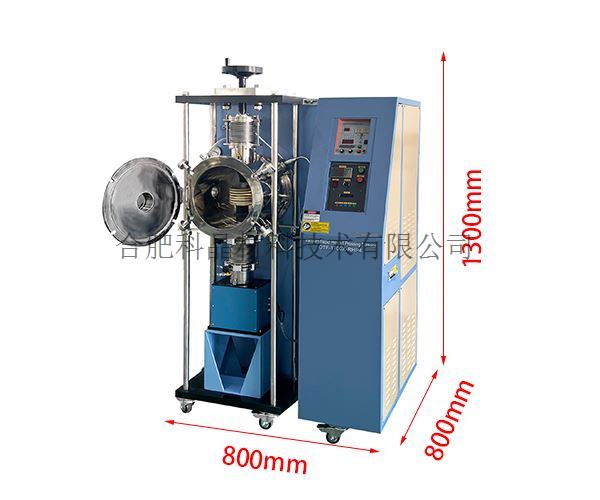

| 外形尺寸 | ·1250mmL*950mmW*1800mmH
|
| 重量 | ·约515KG |
| 质保期 | ·1年（不含石墨模具、密封圈以及加热元件等耗材） |
使用注意事项 | · 冷炉使用时，由于炉膛是冷的，须大量吸热，所以低温段升温速率不易过快，各温度段的升温速率差别不易太大； · 定期检查温度控制系统的电器连接部分的接触是否良好，应特别注意加热元件的各连接点的连接是否紧固； · 炉内温度变成常温后方可打开上盖。此时样品温度仍可能较高，请注意，需佩带高温手套操作； · 腔体内气压不可高于0.02MPa（相对气压）； · 由于气瓶内部气压较高，所以向不锈钢腔体内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa， 建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。 由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |
