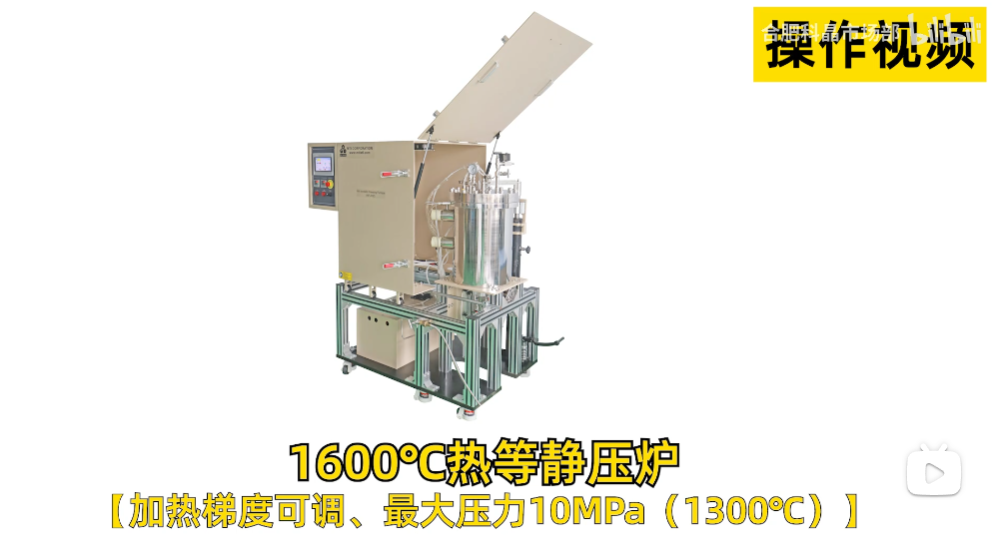

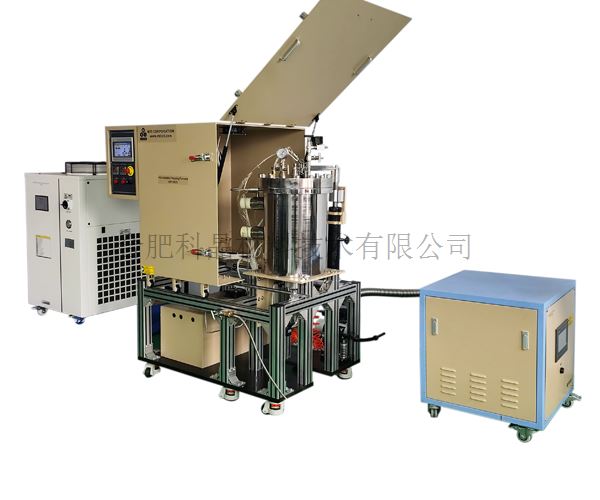

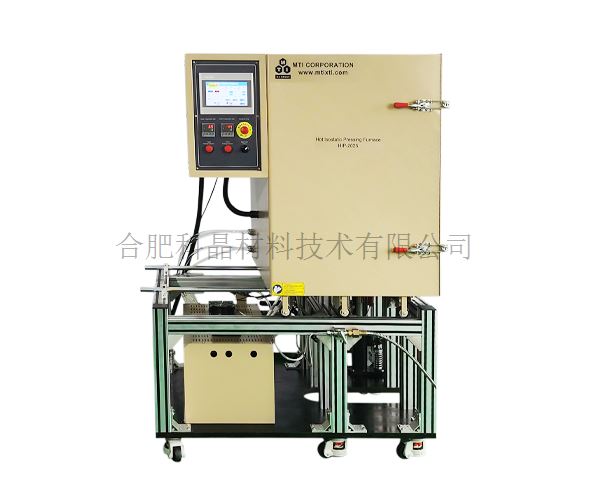

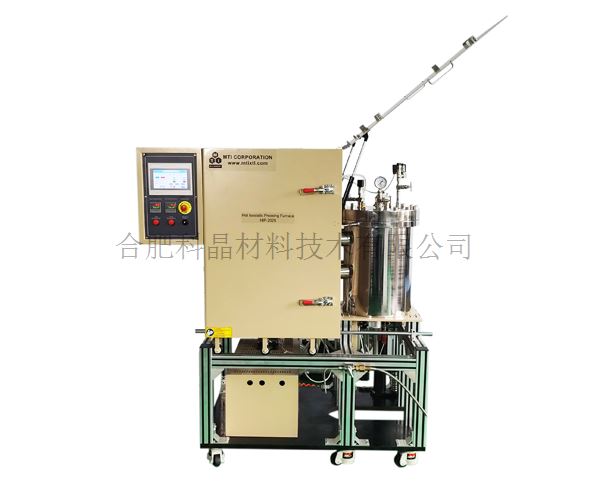

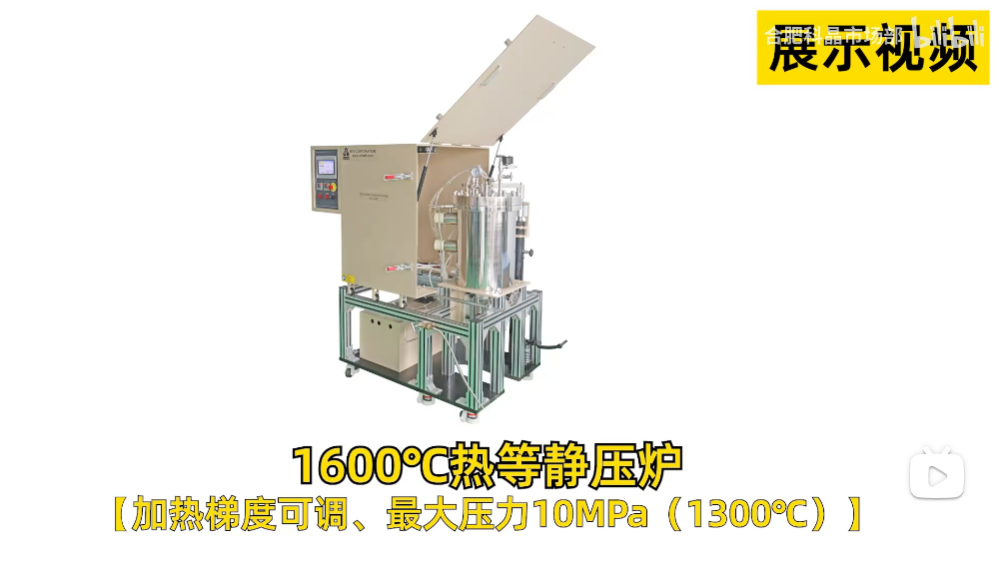

| 设备名称型号 | · 1600℃双温区快速升/降温热等静压炉（样品尺寸：Φ60*60Hmm） CM-HIP-4-II |
| 基本参数 | · 总功率：10 KW（包含真空泵功率） · 电源：三相AC380V±5% 50/60HZ · 加热元件：高温钼丝 · 最高加热温度：1600℃（＜30min） · 长期使用温度：1500℃ · 最大压力：10 MPa · 工作压力：≤10MPa（0-1300℃）；≤5MPa（1300-1600℃） · 建议升温速率：室温—1000℃（≤10℃/min） 1000—1600℃（≤5℃/min） |

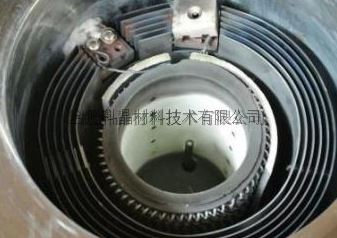

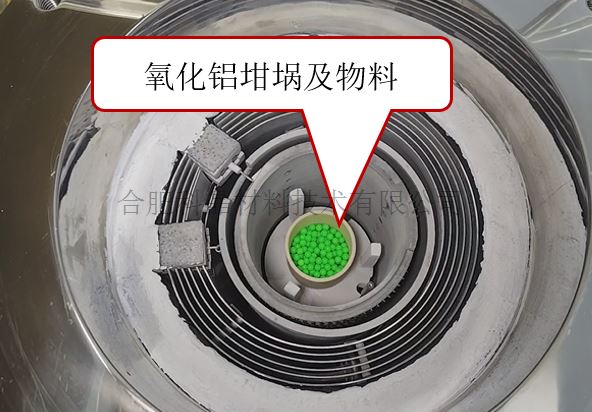

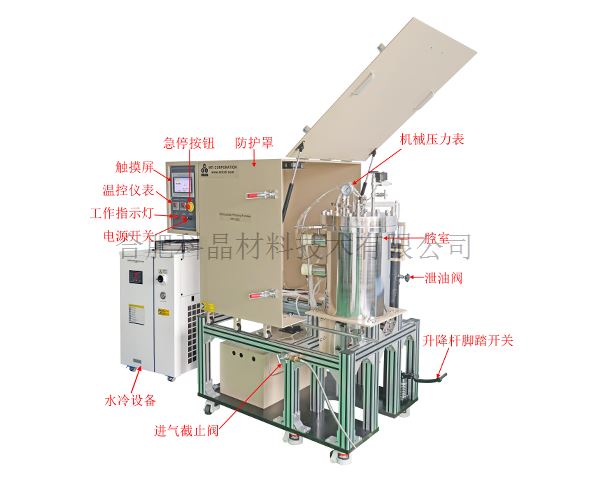

| 炉腔 | · 腔体采用SS304不锈钢制作（带有水冷夹层，设备需配备配水冷机） · 腔体尺寸：φ320mm（外腔）*φ280mm（内腔）*450mm（高度，不含法兰盖） · 加热区尺寸：上温区：φ110*150mm、下温区：φ110*120mm；中间隔环尺寸：30mm · 最大可放入坩埚尺寸：φ60mm*60mm（H） · 恒温区范围：φ60*60mm（±3℃） · 坩埚底部伸入两根C型热电偶，用于测量加热区内部两个温区的温度 · 腔体采用双重安全保护的设计思路，同时安装有电磁阀安全阀和机械安全阀，当腔体压力超过最大上限压力时，安全阀将自动进行排气 · 电磁安全阀上限压力范围：≤10MPa · 机械安全阀上限压力范围：≤10MPa

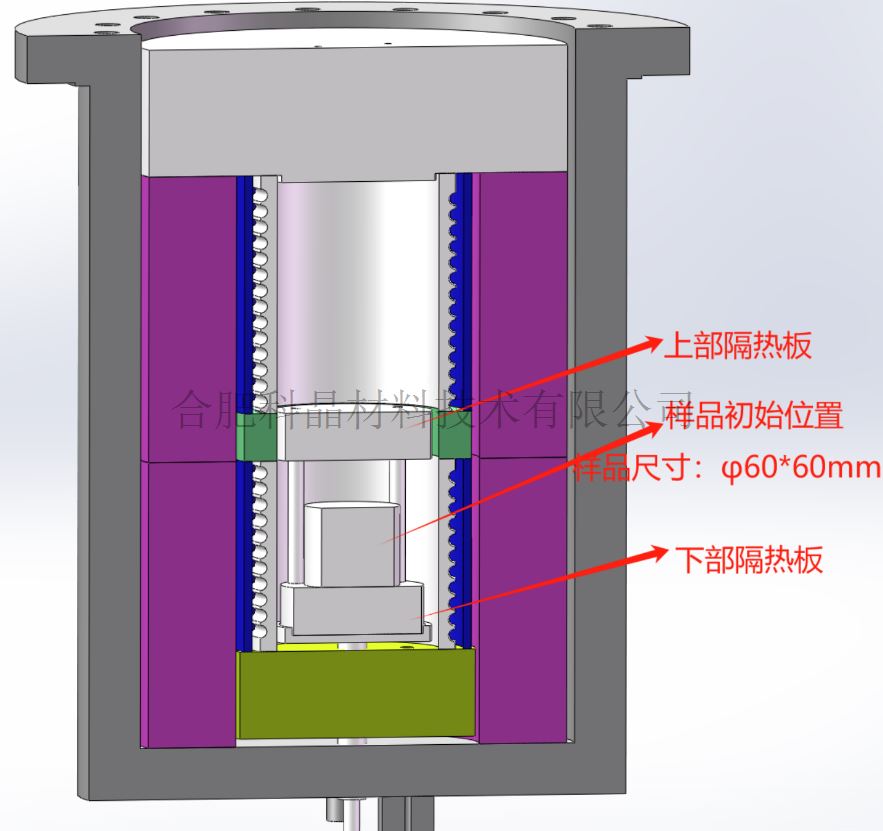

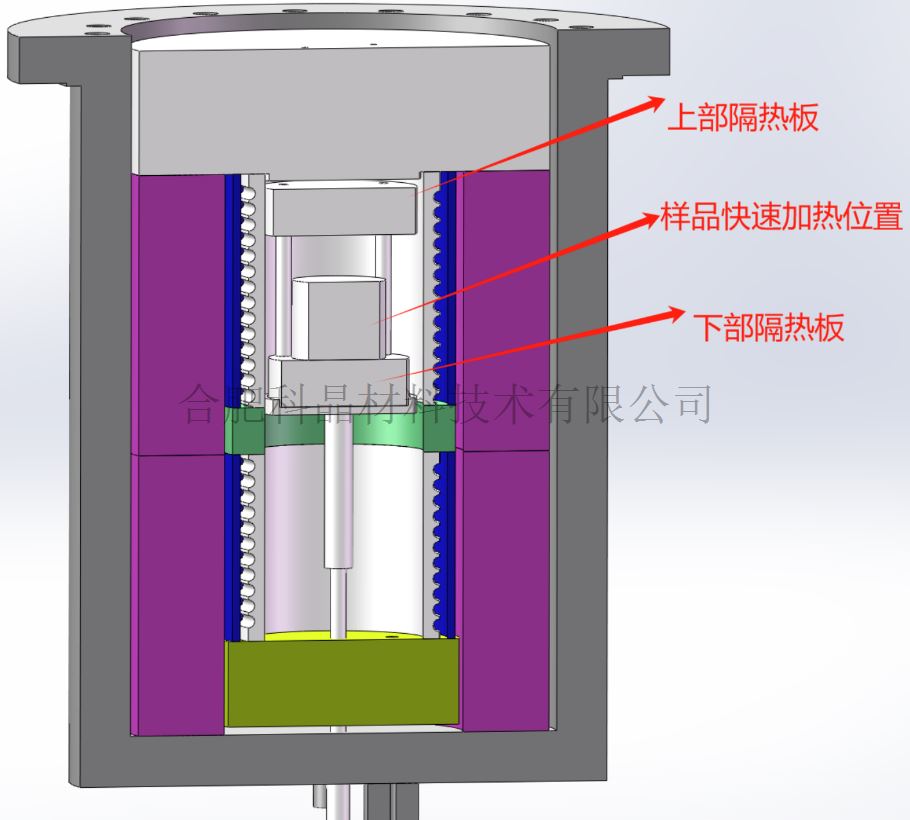

· 腔体底部中间位置有一个高压小腔室，腔室内部安装有磁性金属杆，金属杆通过陶瓷杆与坩埚平台连接。金属杆通过腔室外部的强磁钢固定。强磁钢安装在电动滑台上，磁钢上下移动带动坩埚上下移动。腔体内部的两个温区设定不同的温度，通过坩埚的上下移动，可对样品进行快速加热或者快速冷却
· 炉腔外部配有一套防护罩，在高压运行过程中，需要将腔体整体置于防护罩内 |

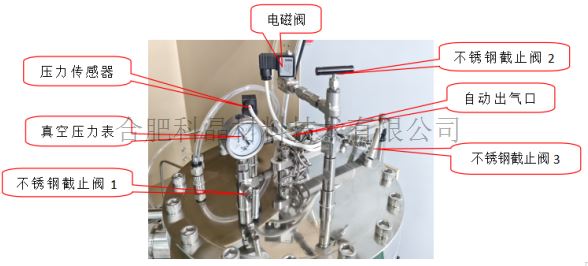

| 法兰 | · 法兰采用SS304不锈钢制作，法兰与腔体采用氟胶密封圈密封 · 法兰上包含了一个机械压力表，一个压力传感器，一个电磁阀，一个机械安全泄压阀和三个不锈钢针阀 · 不锈钢截止阀1：此阀与真空压力表连接，抽真空时可检测腔室中的真空度，在通气氛时需关闭，保护真空压力表 · 不锈钢截止阀2：此阀与电磁阀连接，当电磁阀超过上限值排气时可调节排气量大小 · 不锈钢截止阀3：手动排气阀，可实现手动放气，在工作状态下需关闭

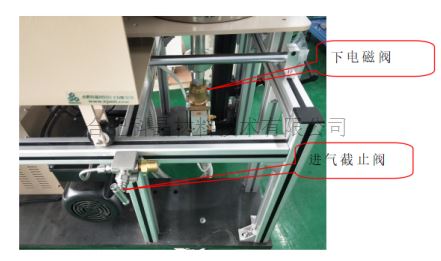

· 一个黄铜材质的进气口安装在设备侧面，通过高压软管与气瓶相连，一个不锈钢针阀控制进气的通断 · 腔体底部安装了一个通径φ20mm高压通断阀，用于连接真空系统，通过触摸屏上的“真空阀门”按钮控制此阀门的通断 |

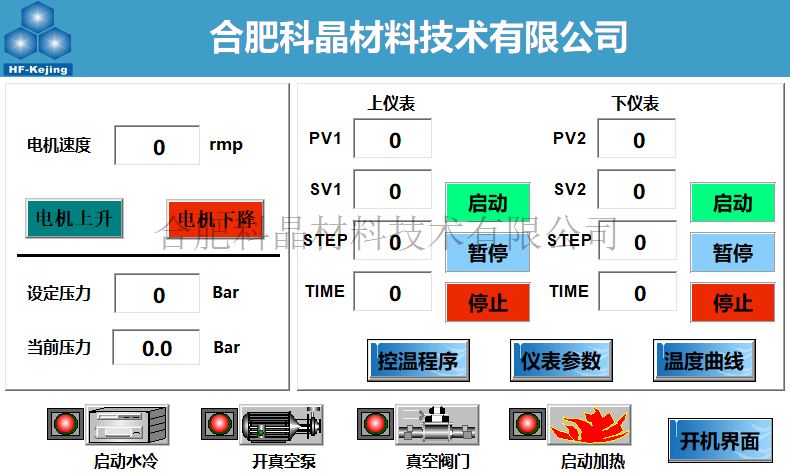

| 温控系统与触摸屏 | · 包含两个数显温度控制器，每个温区独立控温 · 带有PID自动控温功能 · 智能化50段可编程控制 · 控温精度：±1℃ · 热电偶：采用进口欧米茄C型热电偶 · 设备标配一个触摸屏，可在触摸屏上设置两个仪表的升温程序 · 可在触摸屏上查看设备的升温曲线，并可保存和导出数据 · 可在触摸屏上设置实验所需要的压力；实验时腔体内部的压力实时显示 · 样品升降、水冷设备、真空泵、以及真空阀门等均可在触摸屏上进行开启与关闭
|
| 最高工作压力 | · 室温-1300℃≤10MPa；1300-1600℃≤5MPa · 腔体上安装有安全阀（当腔体压力超过设置的最大值时，安全阀将自动泄压） · 工作气体：惰性气体 |
| 空气压缩机 | · 功率：370W · 压力：0.8MPa · 电源：220V 50HZ · 排气量：49L/min |

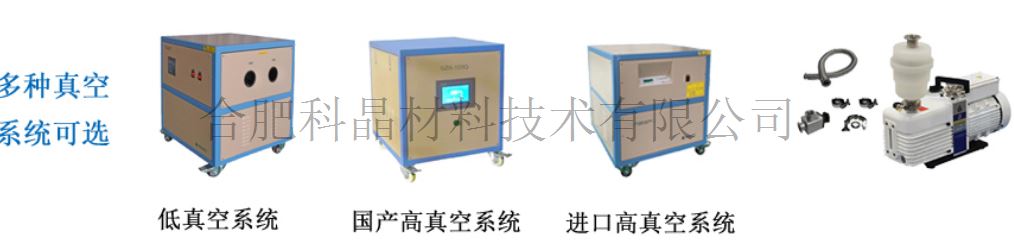

| 真空系统 | · 型号：VRD-48 · 抽气口接口尺寸：KF40 · 抽气速率：13.3L/S · 电机功率：1500W · 极限压强：4*10-2Pa（不带负载） · 实际压强：≤5Pa（冷态下机械泵抽30分钟） · 如果想要获得更高的真空度（10-5torr）可选购国产或进口高真空机组
|
| 水冷设备（选配） | · 设备需要配置一台水冷机，用于对高压腔室和加热电极进行水冷保护 · 型号：KJ-6300 · 电源 : 单相 AC 220V±5% 50Hz · 工作电流：3.4-18.1A · 制冷量：26826Btu/h 7.86KW 6758Kcal/h · 水箱容量 :40L · 最大流量 :75L/min · 重量 约165KG · 机器尺寸：655×810×1170mm﹙L×W×H﹚
|

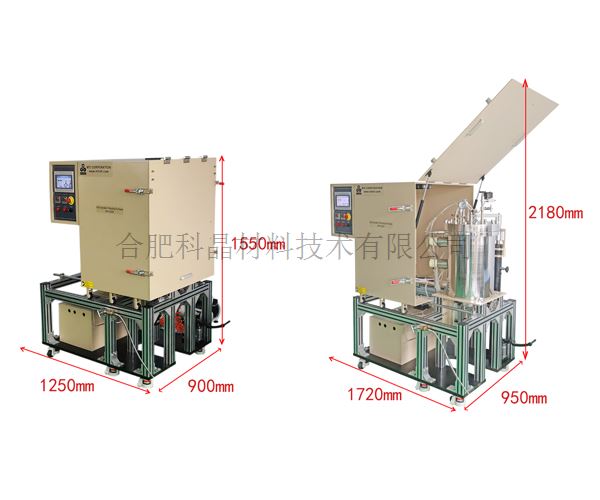

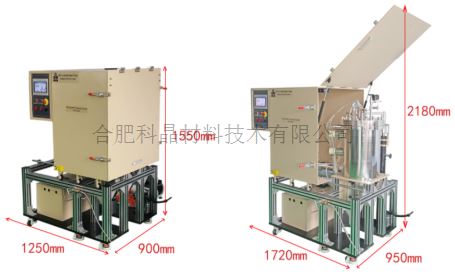

| 设备外形尺寸 | · 防护罩关闭：长1250mm*宽900mm*高1550mm · 防护罩开启：长1720mm*宽950mm*高2180mm
|
| 重量 | · 约700KG |

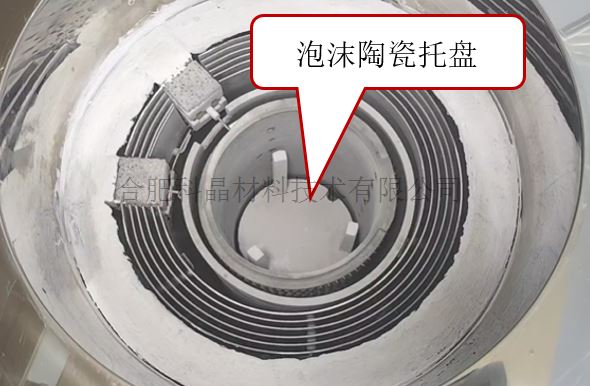

| 质保 | · 一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、泡沫陶瓷、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
| 注意事项 | · 高温高压运行过程中，需要关闭防护罩，同时由于法兰表面的温度比较高，请注意不要触摸，防止烫伤 · 该设备最高使用温度1600℃（≤30min），最高压力为10MPa（1300℃时），请不要过温或过压使用 · 不得通氯化物、硫化物等易腐蚀的气体，否则容易损坏法兰，波纹管（选配）等不锈钢材质的配件 · 炉内温度降至常温，腔体内压力降至常压才可打开腔体上盖，切不可在高压状态下松开上盖螺丝，以免发生安全意外 · 由于加热元件是钼丝，在高温下容易氧化，故只能通入高纯氩气，氮气等惰性气体，不可通入氧气，以免钼丝损坏 · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责 |
